No domínio dos circuitos de acionamento de motores, o diodo flyback desempenha um papel crucial e muitas vezes subestimado. Como fornecedor confiável de motores e drivers, entendemos a importância de cada componente para garantir a operação eficiente e confiável dos sistemas motores. Neste blog, nos aprofundaremos na função de um diodo flyback em um circuito acionador de motor, explorando sua importância, princípios de funcionamento e aplicações práticas.
Compreendendo os princípios básicos de um circuito de driver de motor
Antes de mergulharmos na função do diodo flyback, vamos primeiro entender os componentes básicos e a operação de um circuito acionador de motor. Um circuito acionador de motor é projetado para controlar a velocidade, direção e torque de um motor elétrico. Normalmente consiste em uma fonte de alimentação, um circuito de controle e um estágio de potência. A fonte de alimentação fornece a energia elétrica necessária ao motor, enquanto o circuito de controle gera os sinais apropriados para controlar o funcionamento do motor. O estágio de potência, que inclui transistores ou MOSFETs, comuta a alimentação do motor com base nos sinais de controle.
Os motores, especialmente as cargas indutivas como motores CC, motores de passo e servomotores, possuem uma característica única: armazenam energia em seus campos magnéticos. Quando a corrente que flui através de um motor é interrompida repentinamente, o campo magnético entra em colapso, induzindo um pico de alta tensão na direção oposta ao fluxo de corrente original. Este fenômeno é conhecido como força eletromotriz reversa (EMF) ou contragolpe indutivo.
O problema do retrocesso indutivo
O contragolpe indutivo pode representar desafios significativos para o circuito do acionador do motor e outros componentes do sistema. O pico de alta tensão gerado pelo campo magnético em colapso pode exceder as classificações de tensão dos transistores ou MOSFETs no estágio de potência, causando danos ou falhas. Além disso, o pico de tensão pode causar interferência eletromagnética (EMI), que pode interromper o funcionamento de outros dispositivos eletrônicos nas proximidades.
Para ilustrar o problema, considere um circuito simples de acionamento de motor DC usando um único transistor para controlar o motor. Quando o transistor é ligado, a corrente flui através do motor, criando um campo magnético. Quando o transistor é desligado, o campo magnético entra em colapso, induzindo um pico de alta tensão nos terminais do motor. Este pico de tensão pode danificar o transistor e outros componentes do circuito.
A função de um diodo Flyback
Um diodo flyback, também conhecido como diodo de roda livre ou diodo amortecedor, é uma solução simples, mas eficaz, para o problema do retrocesso indutivo. Ele é conectado em paralelo com a carga indutiva (o motor) em uma configuração com polarização reversa. Quando a corrente que flui através do motor é interrompida, o diodo flyback fornece um caminho de baixa resistência para a corrente induzida fluir, permitindo que a energia armazenada no campo magnético se dissipe com segurança.
Veja como um diodo flyback funciona em um circuito acionador de motor:
- Durante a operação normal: Quando o motor está funcionando, o diodo flyback é polarizado reversamente, o que significa que não conduz corrente. A corrente flui normalmente pelo motor e o diodo não tem efeito no circuito.
- Quando a corrente é interrompida: Quando a alimentação do motor é desligada ou a corrente é interrompida repentinamente, o campo magnético no motor entra em colapso, induzindo um pico de alta tensão. O diodo flyback torna-se polarizado diretamente, permitindo que a corrente induzida flua através dele em um circuito fechado. Esta corrente decai gradualmente à medida que a energia armazenada no campo magnético é dissipada como calor no diodo e nos enrolamentos do motor.
Ao fornecer um caminho para a corrente induzida, o diodo flyback evita que o pico de alta tensão danifique os transistores ou MOSFETs no estágio de potência. Também reduz a EMI suprimindo os picos de tensão e minimizando a radiação eletromagnética gerada pelo campo magnético em colapso.
Tipos de diodos Flyback
Existem vários tipos de diodos que podem ser usados como diodos flyback, cada um com suas características e aplicações próprias. Os tipos mais comumente usados incluem:
- Diodos Schottky: Os diodos Schottky têm baixa queda de tensão direta e rápida velocidade de comutação, tornando-os ideais para aplicações onde alta eficiência e tempos de resposta rápidos são necessários. Eles são comumente usados em circuitos de acionamento de motores de alta frequência e fontes de alimentação chaveadas.
- Diodos retificadores padrão: Os diodos retificadores padrão são baratos e amplamente disponíveis. Eles têm uma queda de tensão direta mais alta e uma velocidade de comutação mais lenta em comparação com os diodos Schottky, mas são adequados para aplicações de baixa frequência onde o custo é uma consideração importante.
- Diodos de recuperação rápida: Os diodos de recuperação rápida têm uma velocidade de comutação mais rápida do que os diodos retificadores padrão, tornando-os adequados para aplicações onde a corrente é interrompida com frequência. Eles são comumente usados em circuitos de acionamento de motor e outras aplicações onde é necessária comutação de alta velocidade.
Aplicações Práticas de Diodos Flyback
Os diodos flyback são usados em uma ampla variedade de circuitos de acionamento de motor, incluindo:
- Circuitos de acionamento de motor DC: Em circuitos de acionamento de motor CC, diodos flyback são usados para proteger os transistores ou MOSFETs contra contragolpes indutivos. Eles normalmente são conectados em paralelo com os terminais do motor ou através dos interruptores do estágio de potência.

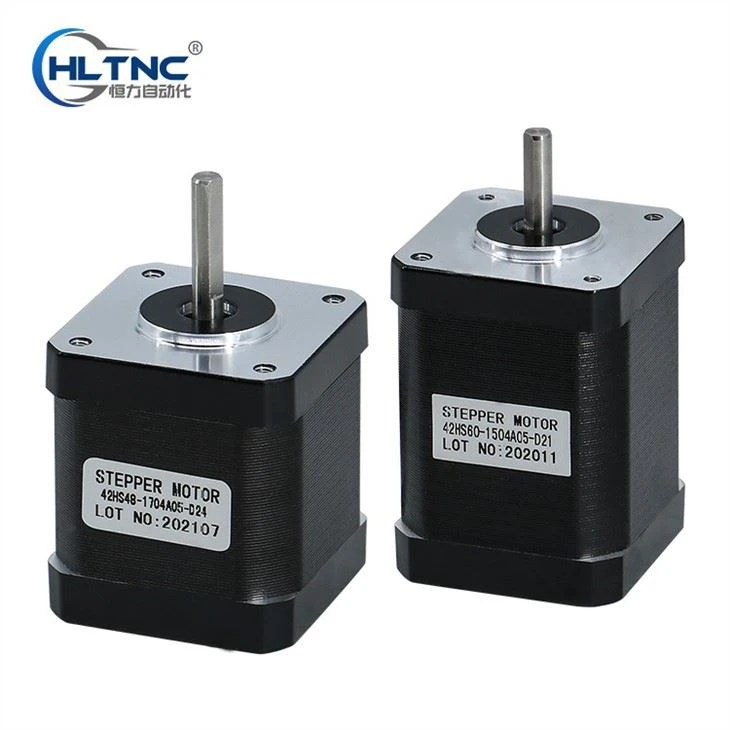

- Circuitos de driver de motor de passo: Os motores de passo são comumente usados em aplicações onde é necessário controle preciso de posição e velocidade, como robótica, máquinas CNC e impressoras 3D. Os diodos flyback são usados em circuitos de acionamento de motor de passo para proteger os chips do acionador e outros componentes contra contragolpes indutivos. Por exemplo, nossoMotor de passo de circuito fechado Nema23eMotor de passo bifásicoos circuitos de driver incorporam diodos flyback para garantir uma operação confiável.
- Circuitos de acionamento de servomotor: Os servo motores são usados em aplicações onde são necessários alto torque e controle preciso, como automação industrial, robótica e aeroespacial. Os diodos flyback são usados em circuitos de acionamento de servomotores para proteger os transistores de potência e outros componentes contra contragolpes indutivos. NossoServiço de 3,8 kWos circuitos de acionamento são projetados com diodos flyback para fornecer operação confiável e eficiente.
Escolhendo o Diodo Flyback Certo
Ao escolher um diodo flyback para um circuito de acionamento de motor, vários fatores precisam ser considerados, incluindo:
- Classificação de tensão: A tensão nominal do diodo flyback deve ser superior à tensão máxima que pode ser induzida nos terminais do motor. Isso garante que o diodo possa suportar o pico de alta tensão gerado pelo colapso do campo magnético sem quebrar.
- Classificação atual: A corrente nominal do diodo flyback deve ser maior que a corrente máxima que pode fluir através do motor. Isso garante que o diodo possa lidar com a corrente induzida sem superaquecer ou falhar.
- Velocidade de comutação: A velocidade de comutação do diodo flyback deve ser rápida o suficiente para responder às mudanças repentinas no fluxo de corrente. Isto é especialmente importante em circuitos de acionamento de motores de alta frequência, onde a corrente é interrompida com frequência.
Conclusão
Concluindo, o diodo flyback desempenha um papel crítico na proteção dos circuitos do acionador do motor contra os efeitos prejudiciais do contragolpe indutivo. Ao fornecer um caminho de baixa resistência para o fluxo da corrente induzida, o diodo flyback evita que picos de alta tensão danifiquem os transistores ou MOSFETs no estágio de potência e reduz a EMI. Como fornecedor líder de motores e drivers, entendemos a importância de usar diodos flyback de alta qualidade em nossos produtos para garantir uma operação confiável e eficiente.
Se você está no mercado de motores e drivers, convidamos você a explorar nossa ampla gama de produtos, incluindoMotor de passo de circuito fechado Nema23,Motor de passo bifásico, eServiço de 3,8 kW. Nossa equipe de especialistas está pronta para ajudá-lo a escolher os produtos certos para sua aplicação e fornecer o suporte necessário para garantir uma instalação bem-sucedida. Contate-nos hoje para iniciar uma discussão sobre aquisições e levar seus projetos motorizados para o próximo nível.
Referências
- Boylestad, RL e Nashelsky, L. (2012). Dispositivos Eletrônicos e Teoria de Circuitos. Pearson.
- Scherz, P. e Monk, S. (2016). Eletrônica Prática para Inventores. Educação McGraw-Hill.
- Tietze, U. e Schenk, C. (2008). Circuitos Eletrônicos: Manual de Projeto e Aplicação. Springer.
